Маленькие «Тигры»

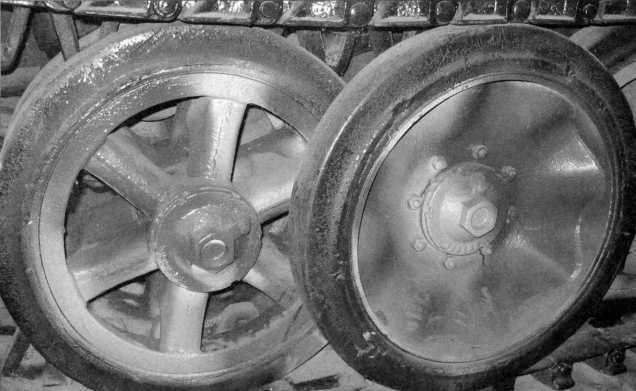

Фотографии ходовой части танка поддержки пехоты Pz.Kpfw.l Ausf.F. Хорошо видны конструкции ведущего колеса и ленивца. На последующих страницах представлены фотоснимки опорных катков и гусениц (ширина траков 540 мм) этой боевой машины. Фотографии 2009 года.

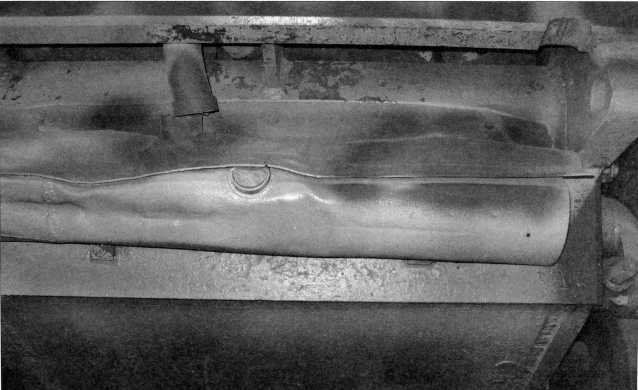

На фотоснимках представлен вид и расположение глушителя танка Pz.Kpfw.l Ausf.F. Типичная для германского танкостроения цилиндрическая конструкция примыкала к нижней задней части бронекорпуса боевой машины. 2009 год.
Различные виды бронебашни танка Pz.Kpfw.l Ausf.F. Два 7,92-мм пулемета MG 34 устанавливались в общей маске с толщиной брони 80 мм. Стволы пулеметов (здесь их имитируют стальные трубки) прикрывались броневыми кожухами. Вертикальный угол наведения пулеметов составлял от -10° до +20°. Фотографии 2009 года.

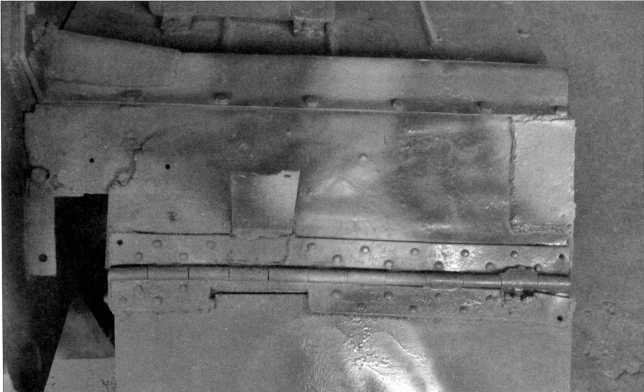

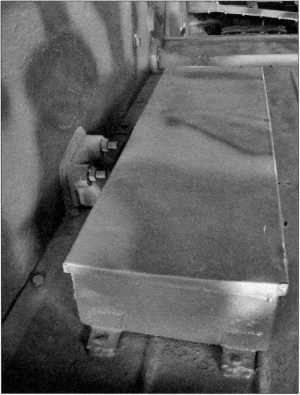

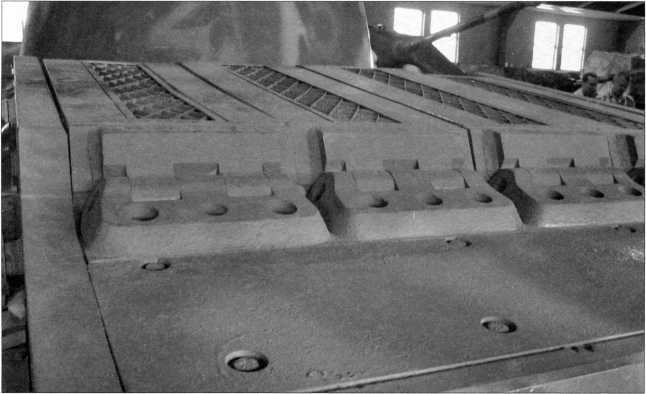

Снимки конструктивного устройства заднего крыла танка Pz.Kpfw.I Ausf.F (там же расположен ящик ЗиП) и надмоторной плиты двигателя «Майбах» HL 45Р. Мощность этого бензинового, карбюраторного, 6-цилиндрового агрегата составляла 150 л.с. Ниже — бортовой люк танка в открытом положении. Фотографии 2009 года.

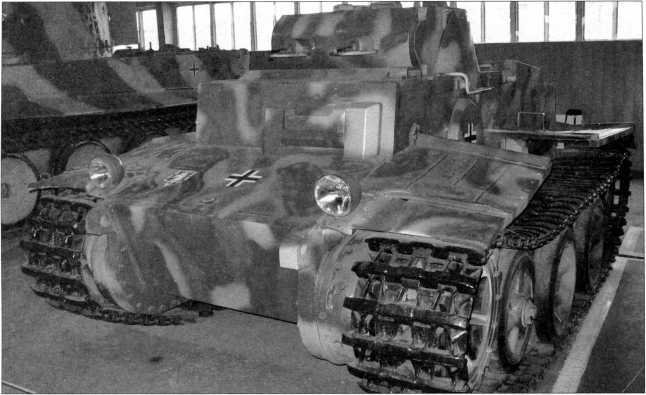

Общие виды и фотографии передней части бронекорпуса и ходовой танка поддержки пехоты Pz.Kpfw.I Ausf.F. Снимки 2009 года.
Фотоснимки ленивца и гусеничной цепи танка поддержки пехоты Pz.Kpfw.I Ausf.F. Ширина траков подобной машины составляла 540 мм. Кубинка, 2009 год.

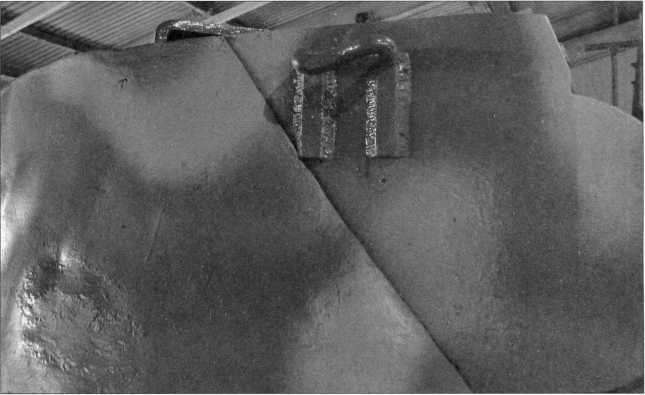

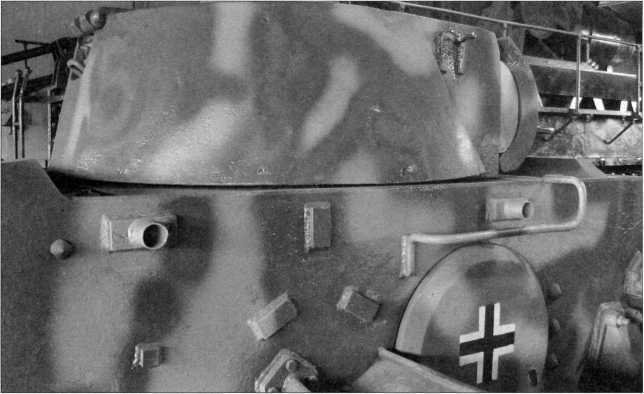

Башня танка Pz.Kpfw.I Ausf.F, снятая с различных ракурсов. На фото хорошо видны открытый башенный люк командира машины, окруженный пятью призматическими смотровыми приборами наблюдения, защищенными бронекожухами. Также показан открытым один из двух бортовых люков танка. Кубинка, 2009 год.
