Поставленная задача достигалась путем комплексного решения ряда проблем:
— создания стереодальномера с возможно меньшим диаметром наружной трубы и не симметричным расположением окуляров относительно концевых отражателей;
— изменением конструкции башни для обеспечения монтажа дальномера под крышей башни, в промежутке между телом орудия (при максимальном угле склонения) и крышей с выводом окуляров дальномера к наводчику.
При этом дальномер предполагалось устанавливать одновременно с перископическим прицелом ТП-47А для тяжелых танков и ТП-47М — для средних танков.
Непригодность для этой задачи схемы дальномера, расположенного над крышей, была в достаточной степени доказана ранее разработанными проектами и проверенными в макетах дальномеров ТКД и ТКД-1.
В 1947 г. СКБ-2 в проектах дальномера ТПД (ТПД-1 — вариант I и ТПД-2 — вариант II) использовало комбинацию стереодальномера с базой 1,6 м и прицела ТП-47А (или ТП-47М). Проектами предусматривалось применение труб дальномеров диаметром 80 мм (ТПД-2) и 150 мм (ТПД-1). Окуляры располагались на расстоянии всего лишь 450 мм от левого отражателя и 1150 мм от правого отражателя.
Конструкция дальномера ТПД-2 обеспечивала его установку как в среднем, так и тяжелом танке в комбинации с прицелом ТП-47А (ТП-47М), при условии подъема крыши башни по сравнению с башней, указанной в компоновках завода № 183, только на 100 мм. При этом подъем крыши предполагался не только в районе расположения дальномера и прицела, но и в районе люков и смотровых приборов командира для исключения ухудшения условий наблюдения.
На основании достигнутой договоренности между СКБ-2 и ЛКЗ, последний немедленно приступил к разработке башен применительно к проекту дальномера ТПД-2. Для скорейшего рассмотрения представленного проекта, часть конструкторов СКБ-2 в мае 1948 г. телеграфно была вызвана для совместной проработки этого вопроса в ОГК ЛКЗ.

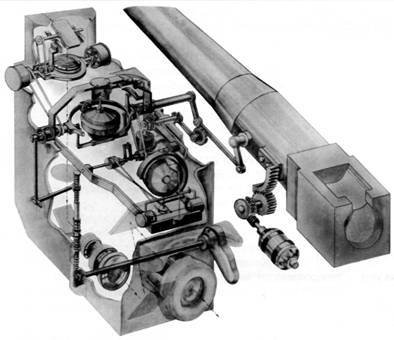

Кинематическая схема перископического прицела ТПС танка ИС-7.
Установка дальномера совместно с прицелом ТП-47А должна была обеспечить придание прицельного угла орудию танка с возможно большей точностью. С помощью одного прицела эта задача уже с достаточной точностью не решалась, поскольку необходимая для этого дальность определялась приближенно, на глаз.
Решение задачи по отработке установки прицельного угла орудием после измерения дальности с помощью одного дальномера, имевшего специальные механизмы, автоматически устанавливавшие прицельный угол в зависимости от типа снаряда и полученной дальности, вело к созданию дальномера-прицела.
Эту же задачу можно было решить с использованием дальномера в комбинации с прицелом существующих типов — с прицельной шкалой в поле зрения. В этом случае дальномер обеспечивал только измерение дальности, которая через промежуточные механизмы, установленные на дальномере или прицеле, вводилась в угол прицеливания в зависимости от типа снаряда, автоматически устанавливая прицельную шкалу в прицеле. После чего наводчик производил наводку пушки обычным способом. Такая комплектация также выполняла роль дальномера-прицела.
Дальномер мог быть установлен отдельно от прицела, не имея с ним никакой связи. В этом случае определенная дальность устанавливалась по шкале прицела для выбранного типа снаряда, и затем по прицелу осуществлялась наводка орудия.
Первый вариант самостоятельного дальномера-прицела являлся наиболее совершенным. Однако разработка его в условиях отсутствия практических данных по применению дальномера в танке была несколько несвоевременной. Кроме того, этот вариант выглядел конструктивно довольно сложно и мог в связи с этим не обеспечить должной точности. Для обеспечения точности и постоянства согласования линии визирования с орудием необходимо было обеспечить различные увеличения оптической системы и хорошую амортизацию прибора, одновременно не нарушающую согласования линии визирования с орудием.
Учитывая что выход из строя дальномера-прицела оставит наводчика совсем безоружным, на первом этапе посчитали целесообразным начать разработку совместной установки дальномера с прицелом. В этом случае к дальномеру предъявлялись менее строгие требования.
Возможная связь дальномера с прицелом, осуществлявшая установку прицельных шкал в соответствии с дальностью, избавляла наводчика от этой операции. Однако значительная сложность этого механизма, а также трудоемкость его производства и неизбежная неточность его работы привела к выводу о нецелесообразности его устройства. Без него наводчик, измерив дальность дальномером, мог самостоятельно установить шкалу прицела и по ней придать прицельный угол орудию.
Необходимость перехода от наблюдения в дальномер к наблюдению в прицел влекло за собой потерю времени на приспособление глаза к новой оптической системе, что определенно являлось недостатком данного варианта и требовало тренировки наводчиков.
Наиболее приемлемый вариант установки дальномера в танке, признанный принципиально возможным по представленным чертежам, был разработан КБ завода № 183 им. Сталина (г. Нижний Тагил). По этому варианту дальномер с базой 1,6 м размещался под крышей башни и крепился на кронштейнах, связанных либо с крышей башни, либо с неподвижной частью основания орудия. Таким образом, горизонтальная наводка дальномера производилась всей башней. Труба дальномера устанавливалась в подшипниках с амортизаторами, причем первый подшипник имел винт регулировки дальномера по азимуту. Вертикальная наводка осуществлялась от подъемного механизма орудия одновременно с прицелом через параллелограммный механизм. На верхнем звене этого механизма, закрепленном на дальномере, располагался механизм дополнительной самостоятельной наводки дальномера, необходимой при измерении дальности. Ввод дальности в шкалу прицела осуществлялся от маховичка дистанций дальномера через коробку передач и кардан. При стрельбе без дальномера шкала устанавливалась с помощью маховичка на прицеле (прицел и дальномер имели самостоятельные параллелограммные передачи к орудию, связанные с осью его цапф или осью ей параллельной).
В мае 1948 г. 1 Управление Арткома ГАУ ВС и НТК БТ и MB ВС одобрили проект установки в танке стереоскопического дальномера в сочетании с перископическим прицелом ТПС, конструкции завода № 393 MB.
Данная установка выгодно отличалась своей простотой и возможностью использования дальномера и прицела как независимо друг от друга, так и в сочетании «дальномер-прицел», обеспечивающим автоматическую установку прицела при введении измеренной дальности. Однако данный проект установки дальномера и прицела рассматривался как отправное начало в дальнейшей разработке дальномеров для конкретных машин.
В зависимости от размеров башни база дальномера могла меняться от 1 м и более. Положение окулярного колена также могло изменяться в зависимости от условий монтажа. Форма башни в местах очертания дальномера могла быть слегка сглажена.
При всех вариантах установки непременным условием являлось расположение дальномера под крышей башни.
Главным конструкторам танковых заводов предлагалось рассмотреть проект размещения дальномера и прицела в проектируемых машинах и воспользоваться предложением завода № 393 MB об откомандировании конструкторов для совместной работы в данном направлении.
К концу 1948 г. в ОГК ЛКЗ проработали возможность использования в тяжелом танке ИС-7 вариантов дальномеров ТПД-1 и ТПД-2 конструкции завода № 393 MB.
Однако желаемых результатов эти дальномеры как по оптическим характеристикам, так и, в особенности, по конструктивным данным обеспечить не смогли.
В отношении дальномера ТПД-1 у ЛКЗ имелись следующие замечания:
— большие диаметральный габарит горизонтальной трубы и выход ее левого конца за габариты крыши, препятствовали установке дальномера как в существующей башне танка ИС-7, так и в рубках проектируемых на его базе полуоткрытых и закрытых САУ;
