Р-39 Airacobra. Модификации и детали конструкции

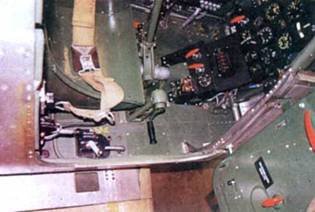

В кабине «Аэрокобры» отсутствовали бортовые консоли, органы управления монтировались прямо на полу по бокам кресла пилота.

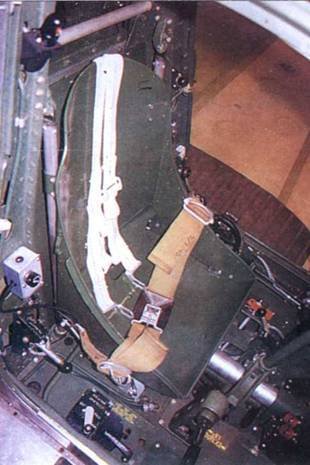

Крупный /пап сиденья летчика. Обратите внимание на разный цвет привязных ремней.

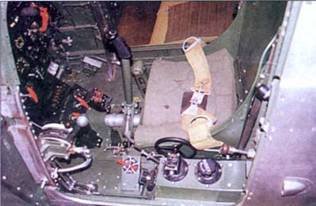

Интерьер кабин «Аэрокобры» из музея в Чино, вид слева. Штурвальчик, закрепленный на чашке сиденья, используется для регулировки триммера руля высоты.

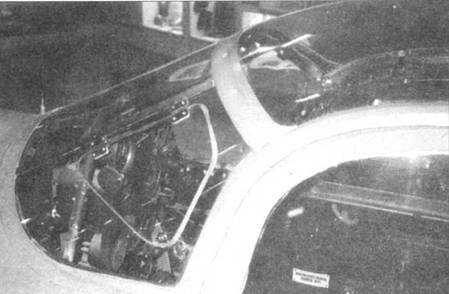

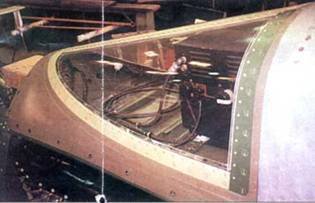

Закабинное пространство фюзеляжа использовано для монтажа радиостанции. Тип радиостанции менялся в зависимости от модификации истребителя Р-39 и театра военных действий, на котором Эксплуатировался самолет. Правый сегмент фонаря кабины может откидываться вверх вдоль продольной оси, обеспечивая доступ к радиооборудованию.

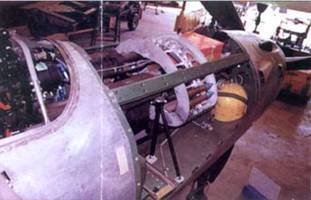

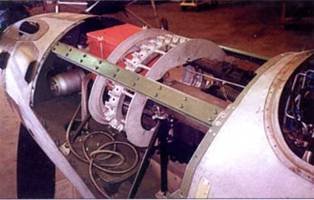

Носовая часть фюзеляжа со снятой обшивкой, вид справа сзади, самолет P-39N из музея в Чино.

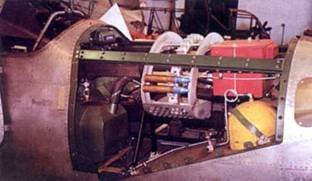

Деталировка магазина 37-мм пушки.

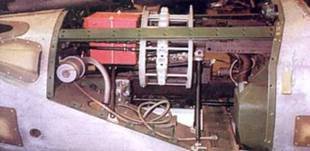

Кислородный баллон окрашен в ярко-желтый цвет. Аккумулятор окрашен в красный цвет, но в реальности он был черным. Внутренние поверхности окрашены также как и интерьер кабины — в зеленый цвет.
Вид слева на носовую часть фюзеляжа P-39N из музея в Чино.

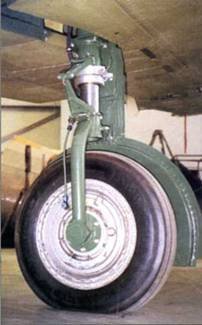

Крупный план носового колеса. «Кобры» первых выпусков имели колеса с дисками малого диаметра и сравнительно большими пневматиками. Позже, начиная с Р- 39L, стали ставить колеса с большими дисками и узкими пневматиками.

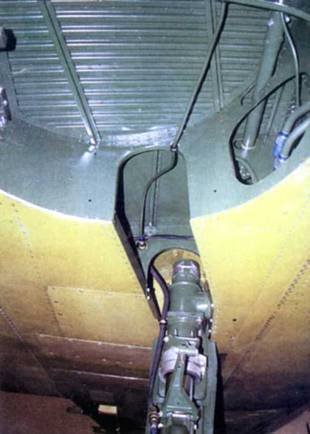

Тяга уборки/выпуска носовой опоры шасси.

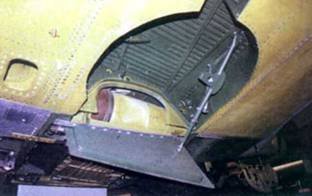

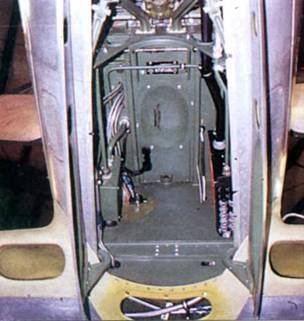

Вид снизу на нишу передней опоры шасси.
Вид изнутри палевую основную опору шасси. Диск колеса — серебристый, стойка и внутренняя поверхность стойки — зеленые.
Вид спереди на левую основную опору шасси.
Интерьер ниши колеса левой основной опоры шасси, обратите внимание на ребра жесткости, тягу и внутреннюю створку.
Вид изнутри на правую основную опору шасси. Легко спутать с левой опорой.
Вид сзади на правую основную опору шасси, обратите внимание на проводку гидросистемы к тормозам и крепление створки к стойке.
Интерьер ниши левой основной опоры шасси.
Крупный план ниши правой основной опоры шасси. Часть ниши, которая расположена в центроплане окрашена в зеленый цвет, часть ниши в отъемной плоскости крыла — в ярко-желтый.
Интерьер ниши колеса правой основной опоры шасси.
Общий вид на кабину «Аэрокобры», левый борт. Внешне кабина пилота практически не менялась на всех серийных моделях «Аэрокобры».
Обратите внимание на форточку в боковом остеклении козырька фонаря кабины. Козырёк зачастую забрызгивался маслом, что ограничивало обзор вперед. В этом случае летчик открывал форточку.

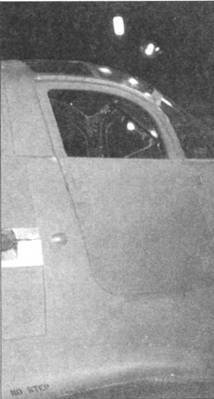

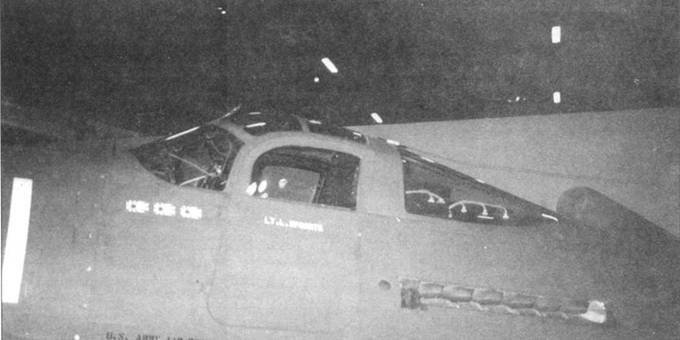

Стекла в дверцах кабины опускались и поднимались как на обычном автомобиле. Летчики чаще пользовались для доступа в кабину правой дверцей.

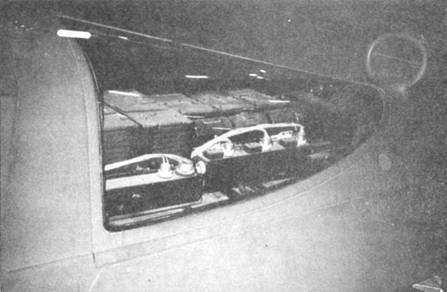

Сквозь остекления задней части фонаря хорошо видно радиооборудование истребителя P-39Q.

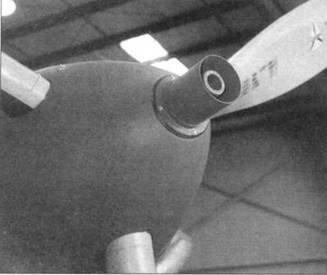

Выступающая из кока воздушного винта часть ствола 37-мм пушки часто закрывалась кожухом. Ствол 20-мм кожухом не закрывался никогда.
Передняя часть фюзеляжа плавно переходит в кок воздушного винта.
Начиная с модификации P-39L в передней части фюзеляжа появилось по одному большому вентиляционному отверстию с каждой стороны. Обратите внимание на отверстие в борту фюзеляжа, которое служит для подъема самолета.
Вентиляционное отверстие левого борта.
Подпружиненная пластина закрывает отверстие для выброса стреляных гильз пулемета.

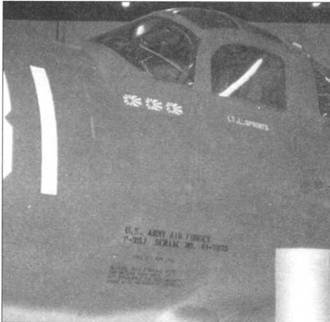

Чуть ниже и впереди дверцы кабины на фюзеляж нанесены «выходные данные» самолеты: тип, принадлежность, серийный номер.
Вид спереди на воздухозаборник карбюратора, расположенный за фонарем кабины на верхней поверхности фюзеляжа. Обратите внимание на горизонтальную пластину в канале воздухозаборника.

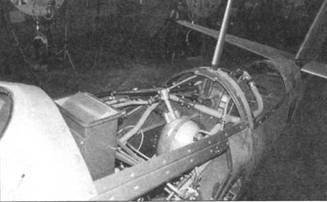

Задняя часть фюзеляжа со снятой обшивкой, вид сверху справа. Шаровидный предмет — маслобак двигателя, окрашен в серебристый цвет. Видна также мачта радиоантенны. Мачта сделана из дерева.
Привод закрылков — электрический. Электропривод уборки/выпуска закрылков установлен в центроплане правой плоскости.
Тяга уборки/выпуска закрылков левой плоскости.

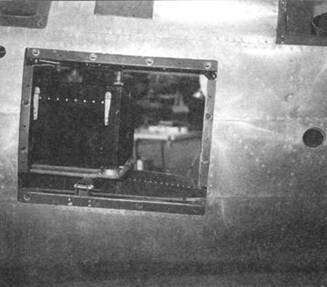

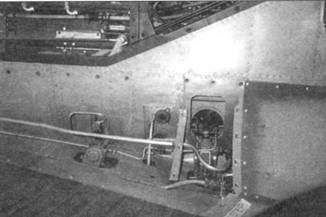

Радиооборудование установлено не только в кабине, но и в фюзеляже. Снимок сделан с левого борта, панель доступа в отсек снята.
