Me 163 ракетный истребитель Люфтваффе

На левый и правый борта фюзеляжа прототипов наносили черные литеры бортового кода. Код дублировали на нижней поверхности крыльев. У основания киля возле руля направления черной краской наносили номер прототипа (например, V8).
Самолеты, используемые в бою, несли различный камуфляж, причем линия раздела верхнего и нижнего камуфляжа неизменно проходила вдоль середины борта.
1. Верхний камуфляж сегментный RLM 74/75, включая киль. Нижний камуфляж RLM 76.
2. Верхняя сторона крыльев — сегментный камуфляж RLM 81/82. Фюзеляж и киль RLM 02 с большими нерегулярными пятнами RLM 83.
3. Верхняя сторона крыльев и верхняя сторона фюзеляжа — сегментный камуфляж RLM 74/75. Нижняя сторона RLM 76. В передней части фюзеляжа нерегулярные пятна RLM 74 и 02. Киль покрыт размытыми пятнами RLM 74.
4. Верхняя сторона крыльев и верхняя часть фюзеляжа — сегментный камуфляж RLM 81/82. Нижняя сторона фюзеляжа, киль покрыты пятнами RLM 74 и 75.
5. Верхняя сторона крыльев и верхняя часть фюзеляжа — сегментный камуфляж 81/82. Нижняя сторона фюзеляжа и киль RLM 76. На киле большие пятна RLM 82.
Схемы камуфлирования фюзеляжа часто отличались от приведенных схем и были индивидуальными для каждого самолета.
Выпуск Me 163
Модификация Число, шт.
Me 163 A (V4-V8) 5
Me 163A-0 (WofHirth) 5
Me 163В (VI–V23. Messerschmitt) 23
Me 163B-0 (Klemm) 23
Me 163B-0 (Klemm. 30-мм пушки) 24
Me 163В-1 (I производственная серия) 70
Me 163В-1 (II производственная серия) около 330
Me 163C 3
Me 163B V6 и У18 как прототипы Me 163C 2
Me 163D I
Ju 248 (Me 263) I
Характеристики Me 163B-0
Скорость:
Максимальная: 900 км/ч; максимальная для выпуска закрылков: 300 км/ч, минимальная для набора высоты при взлете: 280 км/ч; максимальная для набора высоты: 700–720 км/ч; посадочная: 220 км/ ч; касания (масса 1900 кг): 160 км/ч, Скороподъемност ь


Высота

время, мин



2000

1.48



4000

2.02



6000

2.27



8000

2.84



10000

3,19



12000

3.45


Максимальная скорость, при которой можно выло покинуть самолет — 400 км/ч. при более высокой скорости невозможно открыть фонарь. Потолок «Кометы» ограничивался лишь отсутствием герметичной кабины. 12 декабря 1944 года пользуясь только кислородным прибором со сбитого «Мустанга», удалось поднять «Комету» Me 163В (V14) до 15100 м.
Тактико-технические данные Me 163



Me 163 А

Me 163В-0

Me 163B-I

Me 163С

Мс 263



Длина, м

5.25

5.75

5.92

7.04

7.88



Размах крыльев, м

8,85

9,30

9,30

9.80

9.50



Высота, м

2,16

2.50

2,76

2.89

3,17



Площадь крыла, м?

17.5

19.6

19.6

20,5

17.8



Сухая масса, кг

1440

1505

2100

1927

1922



Взлетная масса, кг

2200

3885

3100

5000

5113



Удельная нагрузка на крыло при старте. кг/м?

134

209

210

243,9

296



Удельная нагрузка на крыло при посадке. кг/м?


107

—

—

108



Двигатель

HWK-R11- 203

IIWK 109- 509А-0

HWK 109- 509А-1 (В-1)

HWK 109- 509С (LP59D)

HWK 109- 509С



Максимальная тяга двигателя, кг

750

1700

2000

1500(300)

2000(400)



Допустимая скорость, км/ч

850

950

950





Потолок, м


15500

15500





Вооружение

Her

2xMG 150/20 (2хМК 108)

2хМК 108

4хМК 108

2хМК 108

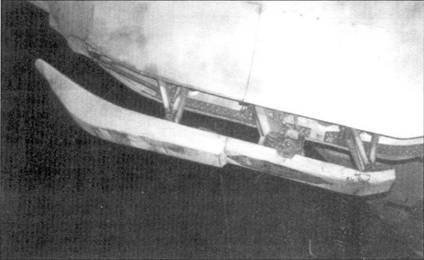

Выпущенный для посадки полоз, Science Museum, Лондон.

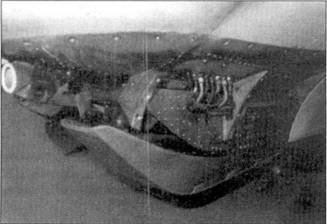

Полоз для посадки у Me 163, Даксфорд. Передний кожух снят.
Колесо стартовой тележки.
Знаки государственной принадлежности (кресты и свастики) чаще всего были старого типа: черные с кантом. В последние месяцы войны Крест на верхней стороне крыльев и свастика на киле подверглись упрощению — остался один кант без черных элементов.
Самолеты, использовавшиеся в бою, несли тактические номера, выполненные белой или желтой краской, иногда с черным кантом. Номера наносили у основания киля, иногда на самом киле.
