Руководство по ремонту револьвера Наган 1895

Специаль­ный режущий инструмеит для изготовления детали
7
Ось спускового крючка
77
6X50
Плашка
Сп 0",166х50 нит.
8
Ось курка
77
6,5X50
Плашка
Сп 0",2025х50 нит.
9
Ось казенника
77
5X45
Плашка
Сп 0",133х50 нит.
14
Шпилька кольца
78
3X45
—
19
Винт соединительный
79
8X55
Плашка
Сп 0'',190х34 нит.
22
Винт пружины шомпола.
80
6Х40
Плашка
Сп 0",107х50 нит.

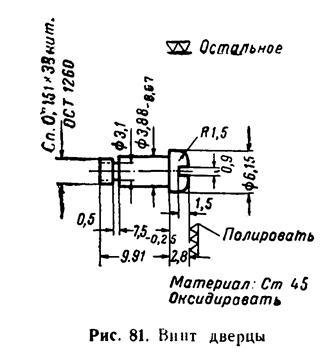

24
Винт дверцы
81
8X55
Плашка
Сп 0",151x38 нит.
26
Винт пружины дверцы .
80
8X40
Плашка
Сп 0",151х38 нит.

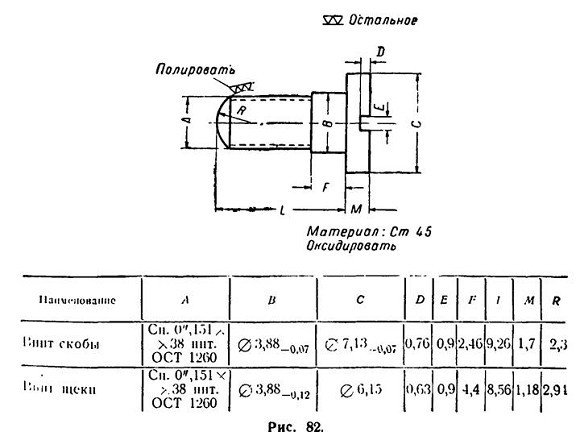

29
Винт скобы
82
8X50
Плашка
Сп 0",151х38 нит.

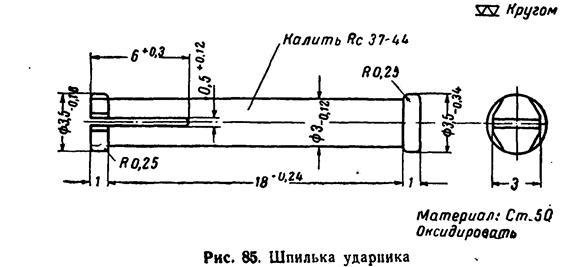

32
Шпилька бойка
78
3X35
—
40
Винт щеки
82
8X50
Плашка
Сп 0",151х38 нит.
42
Винт средника . .
83
10X50
Плашка
Сп 0",151х38 нит.

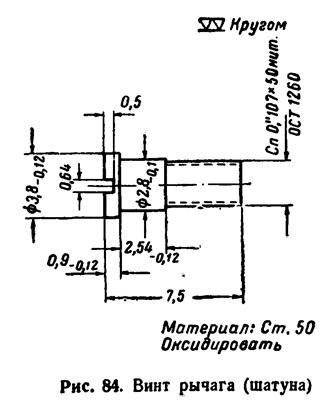

47
Винт рычага (шатуна)
84
5X40
Плашка
Сп 0",107х50 нит.


 РИСУНКИ К ПРИЛОЖЕНИЮ 3
















  Приложение 4
 ИНСТРУКЦИЯ ПО ОЧИСТКЕ СТАЛЬНЫХ ДЕТАЛЕЙ ОТ РЖАВЧИНЫ ИНГИБИРОВАННОЙ СОЛЯНОЙ КИСЛОТОЙ

 А. Общие сведения

1. Очистка стальных деталей от ржавчины должна произво­диться в ингибированной соляной кислоте, представляющей смесь соляной кислоты (уд. вес 1,18) с ингибитором марки ПБ-5 (0,8—1% по отношению к объему соляной кислоты).
Ингибированная соляная кислота хорошо очищает стальные детали от ржавчины и практически не растворяет металл.
2. Ингибированная соляная кислота отгружается потребителям с заводов Министерства химической промышленности в обычных железнодорожных цистернах или в бутылях.
3. Очистка стальных деталей от ржавчины состоит из следую­щих основных операций: подготовки деталей к очистке, травления в кислоте, промывки с пассивированием, протирки, сушки и смазки.
 Б. Подготовка деталей к очистке

4. Обезжирить детали в ванне, содержащей раствор следующего состава:
кальцинированная или каустическая сода
100 г
вода
1 л
или
мыло твердое
30 г
