Фокке - Вульф FW190
Тип самолета G-1 G-3 G-8 D-9 D-12 Ta152C Ta152H Назначение Истребитель-бомбардировщик Истребитель-бомбардировщик Истребитель-бомбардировщик Истребитель Истребитель Истребитель Истребитель Экипаж 1 1 1 1 1 1 1 Тип мотора BMW801D BMW801D BMW801D Jumo213A Jumo213F DB603L Jumo213E Мощность, л.с. 1770 1770 1770 1750 2060 2100 1730 Размах крыла, м 10,383 10,506 10,506 10,506 10,506 11,23 14,4 Длина, м 8,95 8,95 8,95 10,24 10,24 11,02 10,71 Площадь крыла, кв.м. 18,3 18,3 18,3 18,3 18,3 19,5 23,4 Масса пустого, кг - - - 3490 - 4014 3920 Масса полетная, кг 4903 4800 5200 4840 4509 5322 5220 Максимальная скорость, км/ч - - - 685 725 735 755 Крейсерская скорость, км/ч 450 460 450 - - 520 500 Потолок, м 7400 7400 7400 9840 10240 11300 14600 Вооружение: стрелково-пушечное 2xMG151 2xMG151 2xMG151 2xMG1312xMG151 2xMG1512xMK108 4xMG151 2xMG1511xMK108 бомбардировочное, кг 500 700 700 - - 500 500 Примечания:
1. В графах «масса пустого» и «масса полетная» указана масса базового варианта. В случае применения на самолете полевого или заводского доработочного комплекта масса может заметно отличаться, например: A-5/U2 — 4383 кг, A-5/U3 — 4803 кг, A-5/U8 — 4903 кг и т.п.
2. В графе «максимальная скорость» указана наивысшая скорость при работе мотора на форсаже (если такой режим был).
FW190A-3 из 8./JG2. Район Ла-Манша.

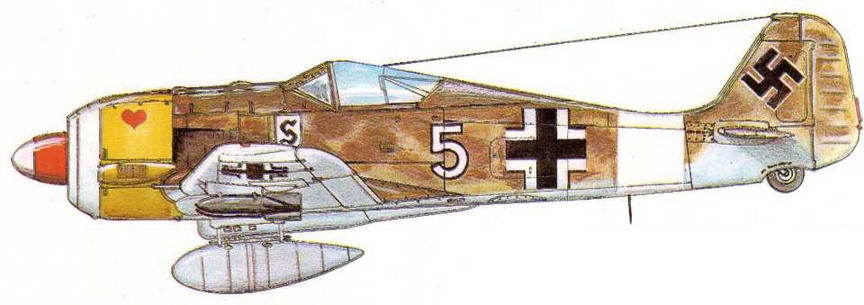

FW190A-3/Trop из II/JG26. Северная Африка, 1942 г.

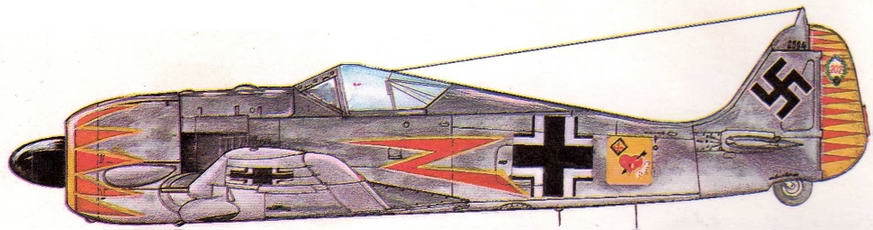

FW190A-4 командира 9./JG2 Зигфрида Шнелла, 75 побед. Франция, 1943 г.

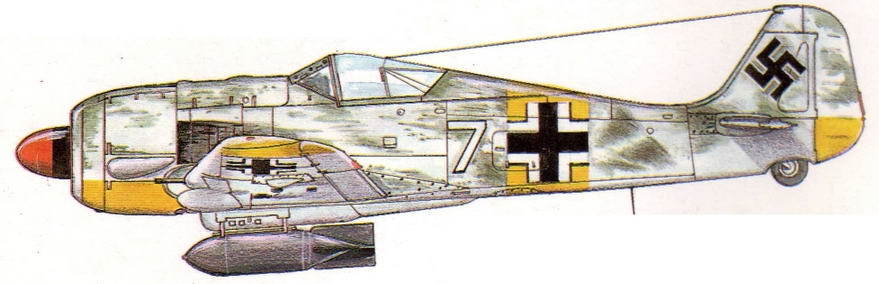

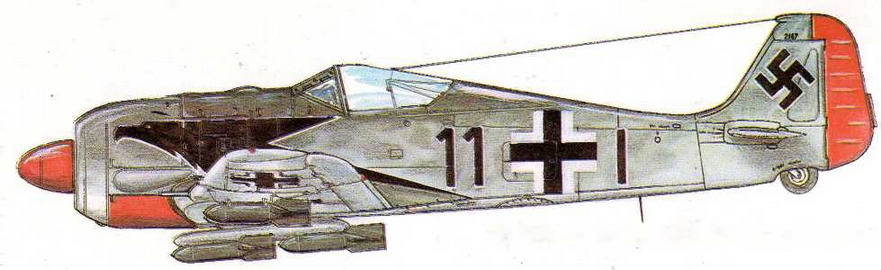

FW190A-4/U1 из I/JG51. Россия, 1943 г.
FW190A-5 майора Германа Графа, 202 победы. Франция, 1943 г.

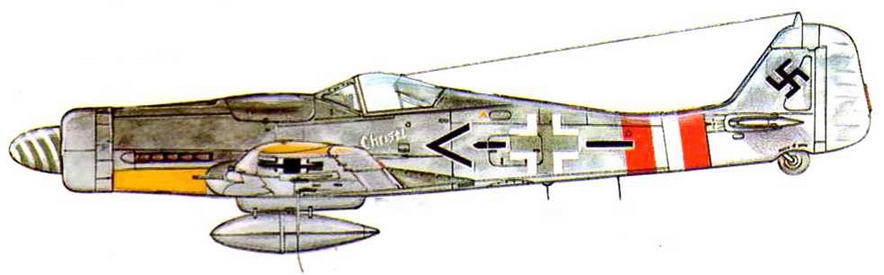

FW190D-9/R2 командира JG6 полковника Герхарда Баркхорна, 301 победа. Германия, 1945 г.

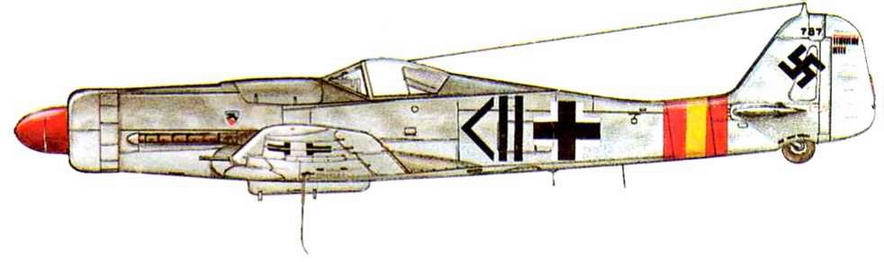

FW190D-12 из JG52. Рейн-Майн, 1945 г.

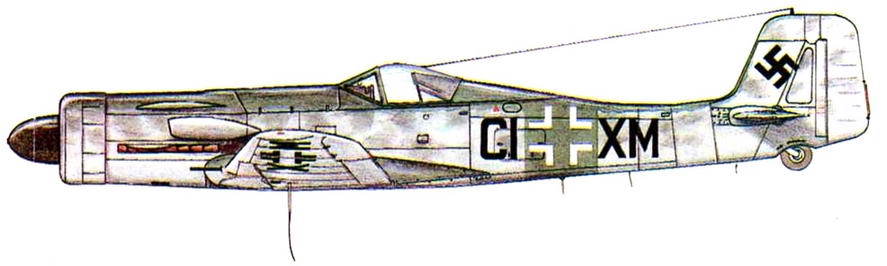

Та152Н-0, 1945 г.

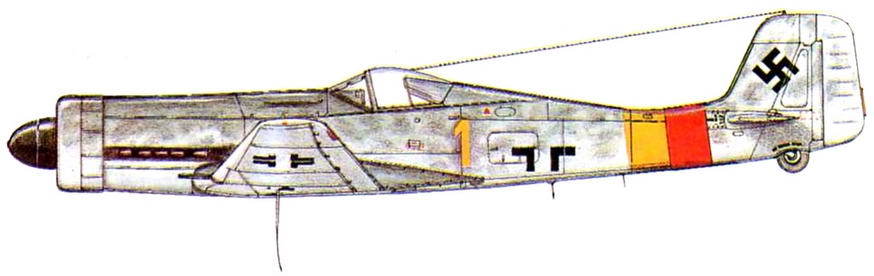

Та152Н-1 из I/JG301. Германия, 1945 г.

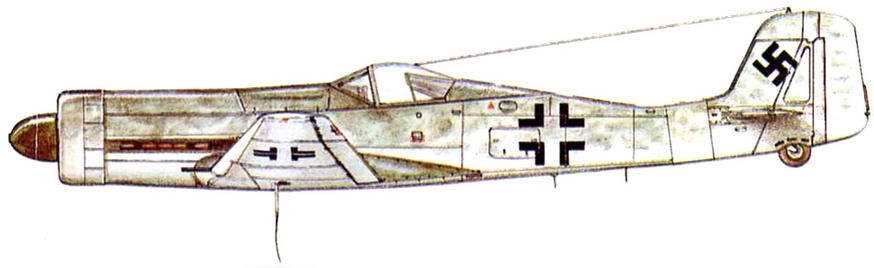

Та152С-0, 1945 г.
На четвертой странице обложки:
Пара FW190D-9 авиации Краснознаменного Балтийского Флота в полете, 1945 г.
