СПИСОК СОКРАЩЕНИЙ
Ниже приведен список некоторых сокращений, которые часто встречаются в технической литературе и в периодических изданиях. Однако их значение или перевод, возможно, не всем известны.
ASCII — American Standard Code for Information Interchange (американский стандартный код для обмена информацией). Набор восьмибитных кодов, которые присваиваются каждому знаку, распознаваемому компьютером (см. главу 4).
BCD — Binary Coded Decimal {двоично-десятичное число). Система гибридного двоичного счисления, кодирующая каждый десятичный разряд с помощью четырех бит.
BIOS — Basic Input/Output System (базовая система ввода/вывода, БСВВ). Независимая от операционной системы программа взаимодействия с периферийными устройствами; при включении компьютера выполняет начальные тесты и инициализирует процессор.
CPU — Central Processor Unit. Главная часть микропроцессора, в широком смысле — сам микропроцессор.
CS — Chip Select {выбор кристалла). Вход интегральной схемы, предназначенный для ее активации при низком или высоком уровне сигнала. Этот вход имеется у всех ЗУ, у которых к выходной шине подключаются ячейки с тремя возможными состояниями.
DIP — Dual-in-line Package (корпус с двухрядным расположением выводов). Термин для обозначения двухрядного расположения выводов интегральной схемы. Например, микросхема CD4011 размещена в корпусе DIP 14.
DIN — Deutch International Normalization {промышленный стандарт Германии). Стандарт для некоторых электрических соединительных элементов (разъемы DIN, шина DIN и т. д.).
EEPROM — Electrically Erasable and Programmable Read Only Memory. Электрически стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ), аналогичное ППЗУ, но с электрическим стиранием при помощи программируемых процедур.
EPROM — Erasable and Programmable Read Only Memory. Программируемое постоянное запоминающее устройство (ППЗУ), стираемое при помощи ультрафиолетовых лучей (UV). Часто во избежание путаницы его называют UV-EPROM.
FE — Falling Edge. Спад (задний фронт) импульса.
GAL — Generic Array Logic. Типовые матричные логические схемы со стиранием.
IR — Infra-red. Инфракрасное (ИК) излучение, используемое в устройствах дистанционного управления. IR — это также инициалы фирмы International Rectifier, производящей полупроводниковые приборы.
LCD — Liquid Crystal Display. Дисплей на жидких кристаллах.
LED — Light Emitting Diode. Светодиод (электролюминесцентный).
LIFO — Last In First Out («последним пришел — первым обслужен»). Принцип функционирования устройства, согласно которому в первую очередь обрабатывается элемент блока данных, поступивший последним.
LSB — Least Significant Bit. Младший бит, например DO.
LSI — Large Scale Integration (БИС, большая интегральная схема). Интегральная схема с высокой степенью интеграции (большое число транзисторов).
MCU — Microcontroller Unit. Микроконтроллер, микропроцессор в сочетании с разными периферийными устройствами (ЗУ, устройства входа/выхода и т. д.) на одном кристалле.
MODEM — Modulator-demodulator. Модем (сокращение от термина модулятор-демодулятор) — устройство, преобразующее цифровые сигналы в аналоговые аудиосигналы, передаваемые другим компьютерам и принимаемые от них по телефонным линям связи.
ОЕ — Output Enable (разрешение выхода). Вход микросхемы, аналогичный CS, который активизирует не сам компонент, а только его выход или выходы (при считывании данных из ЗУ).
PAL — Programmable Array Logic (программируемые матричные логические схемы). Комплект логических элементов на кристалле, программируемый аналогично ППЗУ.
РСВ - Printed Circuit Board. Печатная плата.
PROM - Programmable Read Only Memory.  Программируемое постоянное (нестираемое) запоминающее устройство (ППЗУ).
PWM - Pulse Width Modulation. Широтно-импульсная модуляция (ШИМ).
RAM - Random Access Memory (оперативное запоминающее устройство, ОЗУ). Энергозависимая память (содержимое теряется при отключении питания). Называется также оперативной памятью с произвольным доступом. Выполняется на элементах статической или динамической памяти (часто требует охлаждения).
RE - Rising Edge. Фронт импульса.
ROM - Read Only Memory (постоянное запоминающее устройство, ПЗУ). ЗУ только для считывания (программируемое при изготовлении).
RW - Read/Write (считывание/запись). Вход/выход интегральной схемы, обычно запоминающего устройства, которое работает в режиме считывания или записи в зависимости от уровня управляющего логического сигнала. Одна из двух используемых букв имеет сверху черту (обозначающую логическое отрицание), что указывает на реализацию соответствующей функции при низком уровне сигнала.
SIL - Single In Line (однорядное размещение выводов). Размещение выводов в один ряд, как в матрице резисторов.
SMD - Surface Mount Device. Компоненты с поверхностным монтажом (на печатную плату).
VCO - Voltage Controlled Oscillator (генератор, управляемый напряжением, ГУН). Генератор синусоидального или импульсного сигнала, частота которого регулируется путем изменения управляющего напряжения.
VDR - Voltage Dependent Resistor (резистор, сопротивление которого зависит от напряжения). Варистор, обычно используемый для фильтрации сетевых помех. Часто включается перед трансформаторами и «гасит» кратковременные перенапряжения.
VLSI - Very Large Scale Integration (СБИС, сверхбольшая интегральная схема). ИС со степенью интеграции большей, чем в БИС.

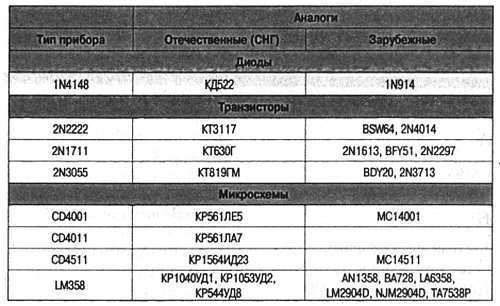

АНАЛОГИ ЗАРУБЕЖНЫХ КОМПОНЕНТОВ
* * *
